A klíma kompresszora: típusok, működés és mi árt neki
Frissítve:
Röviden: a klímákban rotációs, ikerhengeres (twin rotary), scroll vagy dugattyús kompresszor dolgozik, ma szinte mindig inverteres vezérléssel. A klíma kompresszor legnagyobb ellenségei a szakszerűtlen telepítés (elmaradt vákuumozás), a hűtőközeg-szivárgás, a koszos kültéri hőcserélő és a nem megfelelő áramellátás – és mivel a kompresszorcsere az egyik legdrágább klímajavítás, a megelőzés sokkal olcsóbb.
Ha a klímát egy élőlényhez hasonlítanánk, a kompresszor lenne a szíve. Ez a kültéri egységben zümmögő, henger alakú, fekete „bödön” hajtja körbe a hűtőközeget, és ez viszi el a klíma áramfogyasztásának nagy részét is. Ha a kompresszor rendben van, a klíma hűt és fűt – ha tönkremegy, az sokszor a készülék végét jelenti. Alább megmutatom, milyen klíma kompresszor típusok vannak, hogyan működnek, és mi árt nekik a legjobban.

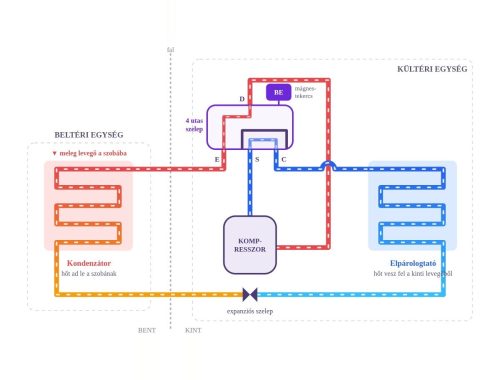

Zóni Zoltán vagyok, hűtő-, klíma- és hőszivattyú berendezés-szerelő. Ebben a cikkben megmutatom, hogyan működik a kompresszor, milyen típusai vannak, mit jelent az inverteres vezérlés, és mire kell vigyázni, hogy minél tovább bírja. A hűtőközeg adagolásáról az elektronikus expanziós szelepről szóló cikkünkben írtunk, a hűtés és fűtés közti váltásról pedig a 4 utas szelepről szóló írásunkban.
Mit csinál a kompresszor?
A kompresszor feladata egyszerűen megfogalmazható: beszívja a kisnyomású, hideg hűtőközeg-gázt, és összesűríti. Sűrítés közben a gáz nyomása és hőmérséklete is megugrik – a kompresszorból forró, nagynyomású gáz távozik a kondenzátor felé. Ez a nyomáskülönbség tartja mozgásban az egész hűtőkört: nélküle a hűtőközeg nem tudna hőt „szállítani” a szoba és a kinti levegő között.
Fontos tudni, hogy a kompresszor gázt sűrít, folyadékot nem. A folyadék gyakorlatilag összenyomhatatlan, ezért ha folyékony hűtőközeg jut a sűrítőtérbe (ezt hívjuk folyadékütésnek), az szelepet, lamellát, csapágyat is tönkreteheti. Ez ellen véd a kompresszor mellett álló kisebb tartály, a folyadékleválasztó.
Nézze meg működés közben
Az alábbi ábrán a gombokkal válthat a négy fő kompresszortípus között, a csúszkával pedig – ahogy az inverter is teszi – a fordulatszámot állíthatja. A színek a gáz állapotát mutatják: kéken érkezik, pirosan távozik.
Így sűrít a kompresszor – válasszon típust

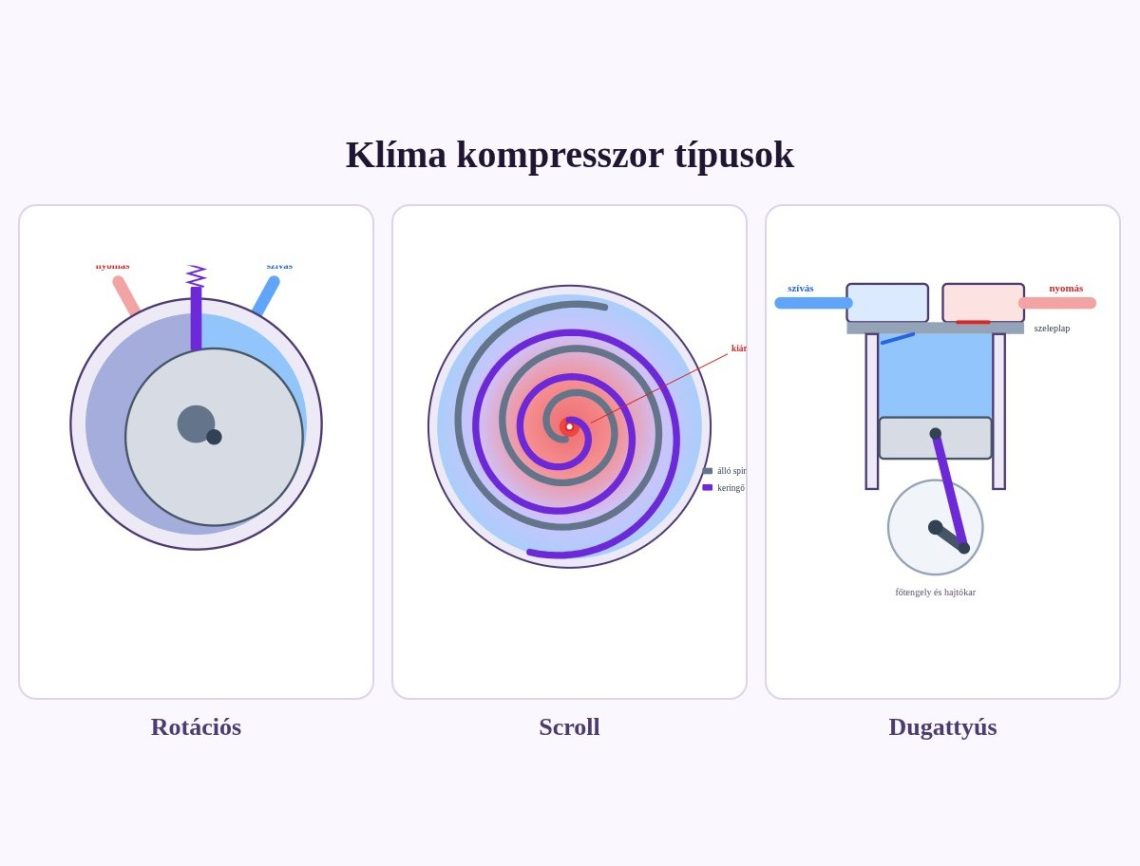

A kompresszorok típusai
Rotációs (gördülődugattyús) kompresszor
A lakossági split klímák többségében ez a típus dolgozik. A motor tengelyén egy különpontos (excentrikus) rész ül, rajta egy henger, a görgő. Ahogy a tengely forog, a görgő körbegördül a hengerfalon. Egy rugóval nekinyomott lamella kettéosztja a teret: a lamella egyik oldalán a tér nő, és beszívja a gázt, a másikon csökken, és összenyomja. Egyszerű, kompakt, megbízható és viszonylag olcsó.
Twin rotary (ikerhengeres) kompresszor
Két rotációs henger egy tengelyen, fél fordulattal eltolva. Mivel a két henger felváltva sűrít, a tengelyt érő terhelés sokkal egyenletesebb: kisebb a rezgés, halkabb a járás, és alacsony fordulatszámon is stabilan működik. Ezért nagyobb teljesítményű és prémium kategóriás készülékekben gyakori. A klíma zajáról ebben a cikkben írtunk bővebben.
Scroll (spirál) kompresszor
Két egymásba illesztett spirálból áll. Az egyik rögzített, a másik nem forog, hanem egy kis körpályán „kering”. A spirálok között a peremen bezáródó gázzsebek a keringés során egyre beljebb kerülnek, közben egyre kisebbek lesznek, végül a középen lévő nyíláson távoznak. Kevés a mozgó alkatrész, a sűrítés folyamatos, ezért halk és jó hatásfokú – jellemzően nagyobb teljesítményű klímákban, multi split rendszerekben, hőszivattyúkban és kereskedelmi berendezésekben találkozunk vele.
Dugattyús kompresszor
A legrégebbi megoldás, a működése egy autómotoréra hasonlít. A főtengely hajtókarral mozgatja a dugattyút: lefelé menet a szívószelepen át beszívja a gázt, felfelé menet összenyomja, a nyomószelep pedig a löket végén kiengedi. Hűtőszekrényekben, fagyasztókban és régebbi ipari gépekben még gyakori, a mai split klímákban viszont már ritkán látni, mert a rotációs és scroll típus halkabb és kisebb.
Inverteres és hagyományos kompresszor – mi a különbség?
A régi, hagyományos (on/off) klímák kompresszora csak két állapotot ismert: teljes gőzzel megy, vagy áll. Ha elérte a beállított hőmérsékletet, leállt, majd amikor a szoba felmelegedett, újra teljes erővel indult. Ez sok ki-be kapcsolással, hőmérséklet-ingadozással és nagy indulási áramokkal járt.
Az inverteres klímában a vezérlés a motor fordulatszámát folyamatosan szabályozza – a kijelzőkön és szervizmenükben ezt hertzben (Hz) látjuk. Induláskor magas fordulaton gyorsan lehűti vagy felfűti a szobát, utána lejjebb szabályoz, és kis teljesítménnyel tartja a hőmérsékletet. Az előnyei:
- kevesebb áramot fogyaszt, mert ritkán kell újraindulnia, és részterhelésen jobb a hatásfoka;
- egyenletesebb a hőmérséklet, nincs „hol hideg, hol meleg” érzés;
- halkabb, mert az idő nagy részében alacsony fordulaton jár;
- kíméletesebb a kompresszorral: a lágy indulás és a kevesebb ki-be kapcsolás kevesebb kopást jelent.
Ma a lakossági split klímák gyakorlatilag mind inverteresek. Ha takarékos használati tippekre kíváncsi, olvassa el az energiatakarékos klímahasználatról szóló cikkünket.
Hogyan kap kenést és hűtést a kompresszor?
A kompresszor házában kenőolaj van, amelynek egy része a hűtőközeggel együtt körbejár a rendszerben, majd visszatér. A motort pedig maga a beszívott, hideg hűtőközeg-gáz hűti. Ebből két dolog következik:
- ha kevés a hűtőközeg (például szivárgás miatt), a kompresszor nem kap elég hűtést és olajat – túlmelegszik, a hővédelem lekapcsolja, hosszú távon pedig tönkremegy;
- a csőszerelés minősége is számít: a helyes csőméret, a megfelelő lejtés és a gyártói előírásoknak megfelelő csőhossz segít, hogy az olaj rendben visszajusson. Mi soha nem szerelünk 3 méternél rövidebb csőpárt, mert a túl rövid cső nagyobb nyomást, gyorsabb kopást és hallható hűtőközeg-áramlást okozhat.
Klímaszerelés, javítás vagy karbantartás Újpesten? Hívjon minket, vagy nézze meg az árainkat.
Mi árt a klíma kompresszornak?
- Szakszerűtlen szerelés: ha a rendszert nem vákuumozzák ki rendesen, nedvesség és levegő marad benne. A nedvesség a kenőolajjal és a hűtőközeggel savakat képez, ami belülről roncsolja a motor tekercselését és a csapágyakat.
- Szivárgás, hűtőközeghiány: túlmelegedéshez és kenési problémákhoz vezet.
- Elkoszolódott kültéri hőcserélő: ha a lamellák között por, pollen, falevél van, a kondenzátor nem tudja leadni a hőt, megnő a nyomás, és a kompresszor túlterhelve dolgozik.
- Nem megfelelő áramellátás: alulméretezett vezeték vagy feszültségesés mellett a motor nehezen indul, és melegszik.
- Folyadékütés: hibás működés vagy hibás töltet esetén folyékony hűtőközeg juthat a sűrítőtérbe.
A legtöbb ilyen probléma megelőzhető. Ezért fontos a rendszeres karbantartás a kültéri hőcserélő tisztításával, és ezért kell a klímának külön elektromos betáplálás.
Milyen jelek utalnak kompresszorhibára?
- a beltéri egység fúj, de nem hűt vagy nem fűt;
- a kültéri egység ventilátora forog, de a kompresszor nem indul, vagy indulás után pár másodperccel kattanva leáll;
- szokatlan, fémes zörgés, kopogás vagy erős búgás a kültéri egységből;
- lekapcsol a biztosíték, amikor a kompresszor indulna;
- hibakód villog a beltéri egységen vagy a távirányítón.
Ezek a tünetek nem mindig a kompresszort jelentik: gyakran a vezérlőpanel, egy érzékelő, a hűtőközeghiány vagy az áramellátás a ludas. Ezért a kompresszort csak mérés után szabad „halottnak” nyilvánítani. Hogy mit tehet addig, arról a mit tegyünk, ha lerobban a klíma című cikkünkben írtunk.
Megéri kompresszort cserélni?
A kompresszorcsere az egyik legdrágább klímajavítás: az alkatrészen túl a hűtőközeget le kell fejteni, a régi kompresszort ki-, az újat beforrasztani, a rendszert átöblíteni, kivákuumozni és újratölteni. Néhány éves, jó minőségű készüléknél – főleg ha még garanciális – érdemes lehet. Egy idősebb, olcsóbb klímánál viszont sokszor a teljes csere a jobb döntés. Ebben segít a meddig bírja egy klíma című cikkünk.
Kapcsolódó olvasnivaló:
Gyakori kérdések
Miért nem indul el azonnal a kompresszor, amikor bekapcsolom a klímát?
Normális, hogy a kompresszor néha felpörög, néha alig hallani?
Mitől lesz hosszú életű a kompresszor?
Gyanús hangot ad a kültéri egység?
